产品简介

DK2200PID控制器是基于微处理器技术的单回路温度过程控制器、显示仪表，可对温度，压力，流量等过程参量进行控制和显示，仪表设置灵活，组态方便，操作简单。

关键词：温控表，温控器，温控仪，碳势控制仪，碳势控制器，碳势温控表，过程控制器，PID控制器，PID温控仪。

产品特点

通用输入，接受热电阻，热电偶及直流信号，兼容29种工业信号输入

模块化设计，输出自由组态

100-240V AC，50hz通用电源

多重报警方式

报警状态指示灯

ON/OFF PID 多种控制方式

光电隔离RS-485通讯接口

输入
K
S
R
T
E
J
B
N
WRe3-WRe25
WRe5-WRe26
Cu50
PT100
0～80Ω
0～400Ω
0～10mA
0～20mA
4～20mA
0～20mV
0～100mV
-20～+20mV
-100～+100mV
0～1V
0～2V
0～5V
1～5V
0～10V
2～10V
-5V～+5V
-10V～+10V

输出

主控输出：0-线性输出，1-继电器，2-晶体管，3-可控硅

线性信号：0-(4-20MA),1-(0-10MA),2-(0-20MA)

可接2路输出

通讯
光电隔离RS-485通讯接口

报警
2路继电器报警

其它详细参数

输入信号范围：29种常见工业标准信号

基本误差：0.2%FS±1个字

测 量 AD：20位，13SPS

输 出 DA：12位，100KSPS

主控输出：1路

报警输出：2路  (2216为一路报警)

输入阻抗：电压时 ≥500K，电流时 ≤300Ω（外部并联250Ω电阻），

       热电阻 ≤0.25mA，热电偶 ≥500K

输出阻抗（带负载能力）：电流时 ≤500Ω（电流有特殊要求，可以做到650欧，订

       货时说明），继电器 AC220V/2A，DC30V/1A

显示方式：数码管

采样周期：0.1S(平均)

通讯协议：MODBUS RTU(RS485接口，两线制)

驱动距离：1200米

校验方式：无校验，奇校验，偶校验

波特率：4800，9600，19200

通讯数据格式：一位起始位，八位数据位，一位停止位

供电电压：AC220V

隔离电压：输入、输出、电源三者隔离， 2000 V  AC  1分钟

工作条件：温度-20℃～+50℃，湿度10%～90%RH

存储条件：温度：-40℃～+80℃，湿度：10%～90%RH

选型尺寸

DK2204  96*96mm、

DK2208  96*48mm、

DK220H  48*96mm、

DK2206  72*72mm、

DK2216  48*48mm、

DK22DN  75*45mm （35mm导轨安装）

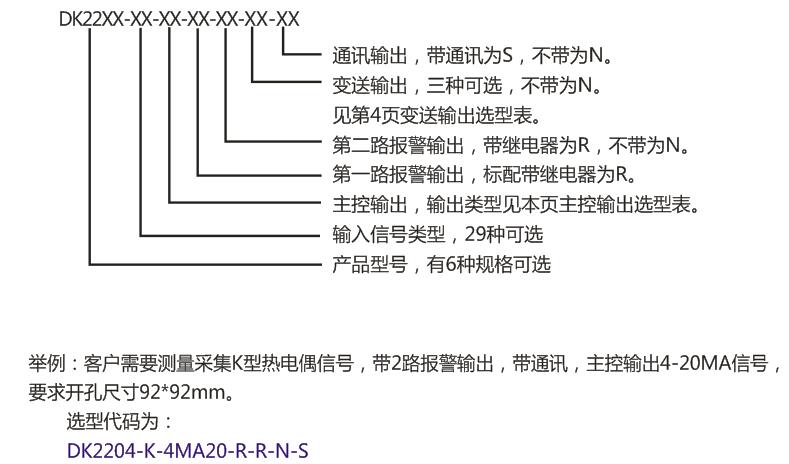

选型示例

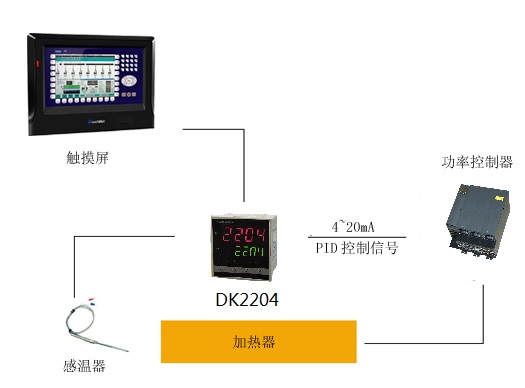

应用示例
